1、RS-232模組安裝方式

 ①確定電源已關(guan) 閉且將電源線自機器端拔除後，將機器底部翻轉至正麵。

 ②卸下底部的3個(ge) 固定螺絲(si) 。

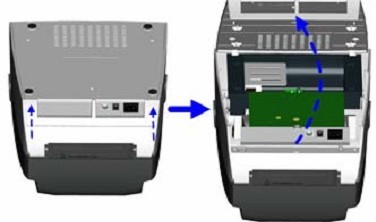

 ③以兩(liang) 手按住圖示箭頭所指處往上推以打開機器底蓋。

 ④推開主板卡鉤後把主板翻轉至反方向。

 ⑤移除地線螺絲(si) 以及背板固定螺絲(si) 後取下連接卡背板。

 ⑥換上RS232連接卡蓋板後再鎖回地線螺絲(si) 及背板固定螺絲(si) 。

 ⑦將模組連接線的一端先插在RS232模組上。

 ⑧將RS232模組兩(liang) 端的六角螺絲(si) 以尖嘴鉗轉鬆後拆下。

 ⑨將RS232模組對準網絡卡插孔安裝在機器上。

 ⑩將RS232模組的六角螺絲(si) 鎖回以固定RS232模組。

 ⑾將模組連接線的另一端插入主板上的插座。

 ⑿將主板上的圓孔對準機器上的螺絲(si) 柱後把主板翻回原來的位置，再稍微把主板下壓以扣回主板卡鉤。

 ⒀對準機器底蓋兩(liang) 邊的卡鉤後再裝回機器底蓋。

 ⒁將機器底部的固定螺絲(si) 鎖上後，即可完成安裝。

2、Ethernet模組安裝方式

 ①確定電源已關(guan) 閉且將電源線自機器端拔除後，將機器底部翻轉至正麵。

 ②卸下底部的3個(ge) 固定螺絲(si) 。

 ③以兩(liang) 手按住圖示箭頭所指處往上推以打開機器底蓋。

 ④推開主板卡鉤後把主板翻轉至反方向。

 ⑤移除地線螺絲(si) 以及背板固定螺絲(si) 後取下連接卡背板。

 ⑥換上以太網連接卡蓋板後再鎖回地線螺絲(si) 及背板固定螺絲(si) 。

 ⑦把主板抬起後，將六角銅柱及銅柱固定螺絲(si) 互相對準後鎖上。

 ⑧將以太網模組對準網絡卡插孔安裝在機器上。

 ⑨將模組固定螺絲(si) 鎖上。

 ⑩將內(nei) 附的模組連接線兩(liang) 端分別插上以太網模組及主板上的插座。

 ⑾將Ethernet模組上的圓孔對準機器上的螺絲(si) 柱後把主板翻回原來的位置，再稍微把主板下壓以扣回主板卡鉤。

 ⑿對準機器底蓋兩(liang) 邊的卡鉤後再裝回機器底蓋。

 ⒀將機器底部的固定螺絲(si) 鎖上後，即可完成安裝。

注意：完成Ethernet模組安裝後，請傳(chuan) 送打印機命令【^XSET,USBETHERNET,1】至打印機，以啟動Ethernet模組功能，Ethernet模組功能啟動後USB連接功能即被關(guan) 閉，須再以命令切換後才能再度使用。
