近段時間多次遇到105SL打印機開機走紙或者按FEED鍵步進電機就發出“哢哢”的異響，並且不走紙的故障，所以將這幾次遇到的故障做一下歸類描述。簡單寫(xie) 一下檢測步驟。

檢測這樣的故障之前，建議將主皮帶取下，以免電機強烈震動損壞打印頭。

第一步：檢測電機與(yu) 電源板的連接線與(yu) 插座。如果插頭接觸不良或者有短路，會(hui) 造成電機供電異常，從(cong) 而電機產(chan) 生故障。在檢修時就有一台105SL機器，電機與(yu) 電源板的連接線的插頭燒黑，應該是短路電弧造成，開機走紙時電機就發出“哢哢”的異響，紙

張也走不動。將插頭剪掉，更換。接上重新開機，走紙正常。

第二步：檢查打印機主板與(yu) 電源板的連接排線與(yu) 插座。一個(ge) 方麵，如果連接排線裏麵有某一根或者幾根線接觸不良，就會(hui) 導致主板供電異常，有可能會(hui) 影響主板控製電機異常。在檢修時有一台105SL機器，插主板端的連接排線裏有一根線接觸不良，如

下圖

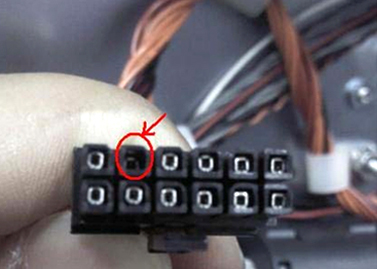

圖中紅色圈的接頭鬆動內(nei) 陷，當將該插頭接上主板的插座後，開機走紙時電機就發出“哢哢”的異響，紙張也走不動。重新將插頭處理之後，接上主板，開機正常。

另一方麵，檢測主板和電源板上的連接排線插座。曾經遇到有一台105SL機器，可能是用戶不慎倒下一些腐蝕性的清潔液在機器上，流進機器內(nei) 部。檢修時，發現電源板端的連接排線和插座都被腐蝕氧化，拔出排線，排線裏麵多個(ge) 接觸端子斷掉，

也看見插座的焊盤也有幾處被氧化斷路。剪掉插頭，更換，電源板的插座也更換，並且進行必要的一些跳線。重新開機，機器正常。

第三步：檢測電源板。目測電源板如果無異常，更換電源板進行測試，如果更換電源板測試，機器正常，說明問題在電源板上。檢修時也發現一台105SL機器電源板的電機驅動芯片燒掉，導致電機異常。

第四步：檢測主板。更換主板進行測試。但在以往的檢修中沒有碰到過由於(yu) 主板原因導致電機異響不走紙的情況。所以這方麵的原因幾率很小。

第五步：檢測步進電機。初步要檢測步進電機是否鬆動，可以用手搖動電機的齒輪，從(cong) 而判斷電機是否鬆動；同時也用手轉動齒輪，感覺齒輪轉動是否正常。如果電機沒有鬆動，前麵幾步也都檢測了，那就隻能替換電機進行測試。因為(wei) 更換電機，

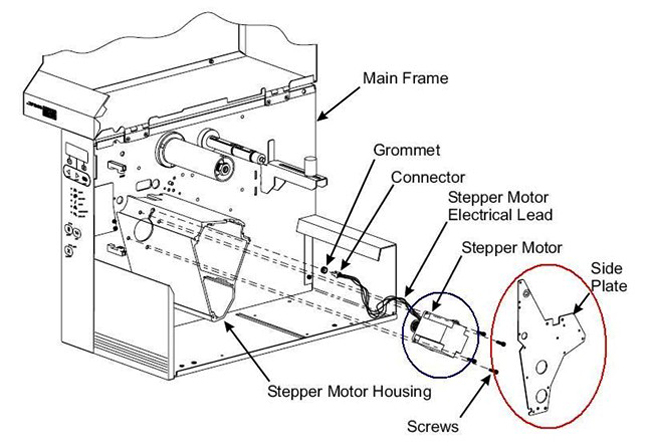

需要拆掉打印頭模組下步進電機外殼的側(ce) 麵金屬擋板（下圖中紅色圈部件）。更換電機（下圖中藍色圈部件）之後，打印頭平衡需要重新調節。

工序比較多也複雜，所以留為(wei) 最後一步。（新版的Xi4係列和105SLPlus有預留安裝電機的小窗口，隻需要拆開側(ce) 麵金屬擋板上的小擋板，即可拆卸電機，方便很多。）

如果電機的固定螺絲(si) 鬆動，重新固定，然後在測試。如果電機沒有鬆動，就更換電機進行測試。正常的電機聲音小，轉動流暢。

以上是檢修105SL打印機步進電機異響不走紙故障總結出來的幾個(ge) 經驗。同樣的故障，造成的原因也有多方麵。在檢修設備時是需要多方麵考慮原因，同時也由簡單到複雜進行檢測排除。
